Универсальная мобильная электротехническая лаборатория МЭК-3

Цена оборудования: 0 руб.

Статус: в наличии

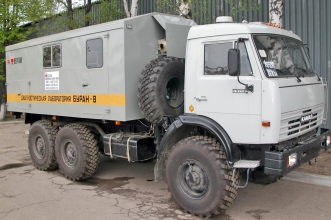

Передвижная лаборатория МЭК-3 – универсальная лаборатория

Лаборатория МЭК-3 предназначена для проведения комплекса работ по испытаниям и диагностике оборудования подстанций и кабельных линий. Лаборатория комплектуется стационарным и переносным оборудованием производства компаний Megger и BAUR. Мобильный электротехнический комплекс МЭК-3 , следующих задач:

Функции	Тип лабораторий МЭК-3
Функции	A	B	C
ВЫСОКОВОЛЬТНЫЕ ИСПЫТАНИЯ
Выпрямленным напряжением: · от 70 до 150 кВ (+/ - DC) Переменным напряжением промышленной частоты (50 Гц): · от 55 до 110 кВ;	+	+	+
· Измерение сопротивления изоляции, напряжением до 10 кВ;	+	+	+
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ТРАНСФОРМАТОРОВ: · Потери холостого хода; · Потери короткого замыкания; · Сопротивление короткого замыкания; · Коэффициент трансформации; · Измерение тангенса угла диэлектрических потерь; · Измерение сопротивления обмоток постоянному току.	+	+	+
Измерение сопротивления заземляющих устройств	+	+	+
Тепловизионный контроль токоведущих частей	+	+	+
ПОИСК МЕСТ ПОВРЕЖДЕНИЙ КАБЕЛЬНЫХ ЛИНИЙ
Прожигание поврежденной изоляции Определение места повреждения импульсным методом (рефлектометрия) Метод дуговой рефлектометрии со стабилизацией дуги Определение места повреждения импульсно-токовый методом	+	+	+
ИСПЫТАНИЕ И АНАЛИЗ ТРАНСФОРМАТОРНОГО МАСЛА
· определение пробивного напряжения масла		+	+
· измерение диэлектрических характеристик масла		+	+
· определение влагосодержания в масле		+	+
· Экспресс анализ растворенных газов в масле		+	+
ДИАГНОСТИКА ТРАНСФОРМАТОРА
Диагностика методом Анализ частотных характеристик трансформатора (метод SFRA)			+
Диагностика методом определение влажности изоляции трансформаторов ( метод диэлектрической спектроскопии )			+
Вибрационная диагностика			+

Стандартна комплектация лаборатории МЭК-3:

Высоковольтная установка с выходным напряжением 110 кВ (50Гц)/120 кВ DC
Тестер изоляции 10кВ
Рефлектометр
Высоковольный импульсный генератор
Генератор прожига
Система измерений Ктр., Iк.з. и Iх.х.
Мост переменного тока
Трансформаторный омметр
Тестер сопротивления заземления
Тепловизор
Установка испытания масла на пробой
Переносной АРГ и влагосодержания
Система диагностики методом SFRA
Система диагностики методом диэлектрической спектроскопии
Прибор для вибродиагностики
Система управления

Дополнительно лаборатория может комплектоваться оборудованием для:

Проверки РЗиА
Контроля характеристик ВВ
Тестирования АКБ

Лаборатория МЭК-3 обеспечивает:

Управление испытаниями повышенным напряжением;
Автоматизированную систему управления процессами сборки цепей измерений;
Проведения испытаний и обработки результатов;
Отображение на дисплее пульта управления информации о текущем состоянии системы с текстовыми пояснениями;
Составление отчётов и протоколов испытаний;
Хранение данных об испытаниях и измерениях;
Обмен информацией через USB порт с периферийными устройствами.
