ЭТЛ-35К Комплексная электротехническая лаборатория

Главная  /  Каталог  /  Мобильные электротехнические лаборатории  /   ЭТЛ-35К Комплексная электротехническая лаборатория
ЭТЛ-35К Комплексная электротехническая лаборатория

Цена оборудования: 0 руб.

Статус: в наличии


ЭТЛ-35К. Электротехническая лаборатория комплексная.

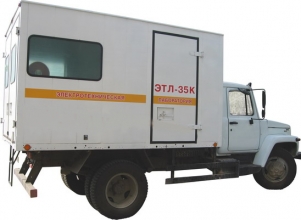

Электротехническая лаборатория передвижная комбинированная ЭТЛ-35К, лаборатория может быть смонтирована на базе фургонов автомобилей ГАЗ-3308, КАМАЗ, УРАЗ и предназначена для: испытания изоляции высоковольтных изоляторов, изоляции кабелей и других устройств, для прожига и дожига дефектной изоляции кабелей, низковольтных измерений, топографирования мест повреждения кабельных линий, определения трассы залегания кабельных линий.

Лаборатория электротехническая передвижная комбинированная ЭТЛ-35К предназначена для:

  • испытания изоляции высоковольтных изоляторов, кабелей и др. устройств и приспособлений постоянным (до 60 кВ) и переменным (до 100 кВ) высоким напряжением;
  • прожига и дожига дефектной изоляции кабелей;
  • измерения емкости и тангенса угла потерь объектов на переменном напряжении до 10 кВ;
  • определения расстояния до места повреждения высоковольтных кабелей на низком напряжении и импульсным беспрожиговым методом на высоком напряжении;
  • определения трассы кабельных линий напряжением 6-10 кВ;
  • топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
  • низковольтных измерений.

Технические характеристики лаборатории ЭТЛ 35К

Параметры Значения
Питание однофазная сеть переменного тока частотой  50Гц, напряжением  220В
Потребляемый ток, не больше, А 100
Занимаемая  площадь в плане, м 1,8 х 3,0
Масса оборудования, кг - не больше 500
Электропитание ЭТЛ-35К:
  • от промышленной однофазной сети
  • допускается питание от автономного генератора

  • 220В,
  • 50 Гц
мощностью не менее 5 кВА
Обслуживающий персонал 2 оператора (не менее)
Срок службы лаборатории, лет 10

Основное оборудование передвижной автолаборатории ЭТЛ 35К

  • Пульт сетевой.
  • Блок управления электролабораторией
  • Блок высоковольтных испытаний БВИ
  • Трансформатор испытательный ИОМ-100/16, 20, 26кВА переменное напряжение до 100кВ, выпрямленное напряжение до 140кВ;
  • Короткозамыкатель КЗМК-100;
  • Конденсатор ИК-100-0,25 с короткозамыкателем КЗМК-60.
  • Измеритель диэлектрических потерь ИДП-10 - СА
  • Блок прожига БПР-25/8.
  • Генератор акустики ГАУВ-6.
  • Генератор звуковой частоты ГЗЧ-2500.
  • Приемник П-900
  • Рефлектометр высоковольтный РИФ - 7
  • Короткозамыкатель трехфазный с электромеханическим приводом.
  • Блок низковольтных измерений БНИ (коммутационный).
  • Измеритель тока высокопотенциальный ИТВ-3.
  • Блок кабельных барабанов
  • Сирена СС-1.
  • Фонарь красный.
  • Электрогенератор
  • Комплект документации.
Приведенный выше состав мобильной электротехнической лаборатории является базовым. По желанию Заказчика возможна дополнительная комплектация лаборатории следующим диагностическим оборудованием:
  • Электростанция «HONDA» (или аналогичная) любой мощности;
  • Комплект радиостанций для связи оператор на линии с электролабораторией;
  • Кондиционер;
  • Мультифункциональный тестер;
  • Измеритель сопротивления заземления;
  • Миллиомметр;
  • Мост постоянного тока;
  • ВАФ – 85;

Все передвижные лаборатории ЭТЛ оснащаются системой обеспечения электробезопасности персонала автолаборатории. Система блокировки подачи напряжения питания при открытии дверей в высоковольтный отсек, блокировка цепи питания при отсутствии заземления, кнопка аварийного выключения мобильной лаборатории, подача звукового и светового сигнала при включении автолаборатории. Указанные в описании комплектации лабораторий не являются конечной и могут дополняться другим диагностическим оборудованием, также возможна разработка лаборатории полностью нестандартной комплектации, специально под поставленные цели и требования определенного заказчика. Так же имеемся возможность доукомплектовывать передвижные лаборатории ЭТЛ различными функциями. ОАО «Пергам-Инжиниринг» реализует любой проект поставки диагностического оборудования и проектирования передвижных электротехнических лабораторий ЭТЛ, согласно Вашим требованиям, дополнительно мы можем укомплектовывать мобильные лаборатории оборудованием для измерения показателей качества электрической энергии, тепловизорами, системами поиска утечек метана и другим электроизмерительным инструментом.
