Мобильная лаборатория диагностики силовых трансформаторов

Главная  /  Каталог  /  Мобильные электротехнические лаборатории  /   Мобильная лаборатория диагностики силовых трансформаторов

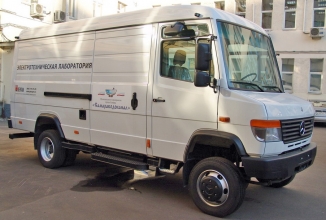

Мобильная лаборатория диагностики силовых трансформаторов

Цена оборудования: 0 руб.

Статус: в наличии


Трансформаторная лаборатория МЭК-2 – испытания и диагностика силовых трансформаторов

Мобильные электротехнические комплексы серии МЭК-2 , комплектуются электрооборудованием производства компании Megger (Англия) и BAUR (Австрия). Лаборатории подразделяются на несколько типов, в зависимости от комплекса задач, которые должен выполнять технический персонал.

РАЗНОВИДНОСТИ ТРАНСФОРМАТОРНЫХ МОБИЛЬНЫХ ЛАБОРАТОРИЙ

МЭК-2A - Лаборатория предназначена для проведения электротехнических испытаний и проверки состояния силовых трансформаторов и оборудования РУ.
МЭК-2B - Лаборатория предназначена для проведения электротехнических испытаний, комплексной проверки состояния силовых трансформаторов и оборудования РУ.
МЭК-2C - Лаборатория предназначена для проведения высоковольтных испытаний, комплексной проверки и диагностики состояния силовых трансформаторов и оборудования РУ. Лаборатория МЭК-2 предназначена для проведения комплекса работ по испытаниям и диагностике силовых трансформаторов и электротехнического оборудования распределительных устройств. Лаборатория комплектуется стационарным и переносным оборудованием производства компаний Megger и BAUR. Мобильный электротехнический комплекс МЭК-2, выпускается в нескольких вариантах, и предназначен для выполнения следующих задач:

Функции Тип лабораторий МЭК-2
A B C
ВЫСОКОВОЛЬТНЫЕ ИСПЫТАНИЯ
·         Испытание силовых трансформаторов, высоковольтного оборудования и аппаратов повышенным напряжением промышленной частоты до 110 кВ; + + +
·         Измерение сопротивления изоляции, напряжением до 10 кВ; + + +
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ТРАНСФОРМАТОРОВ: ·         Потери холостого хода;
·         Потери короткого замыкания;
·         Сопротивление короткого замыкания;
·         Коэффициент трансформации;
·         Измерение тангенса угла диэлектрических потерь;
·         Измерение сопротивления обмоток постоянному току.
+ + +
Измерение сопротивления заземляющих устройств + + +
Тепловизионный контроль токоведущих частей

+

+ +
ИСПЫТАНИЕ И АНАЛИЗ ТРАНСФОРМАТОРНОГО МАСЛА
·         определение пробивного напряжения масла   + +
·         измерение диэлектрических характеристик  масла   + +
·         определение влагосодержания  в масле   + +
·         Экспресс анализ растворенных газов  в  масле   + +
ДИАГНОСТИКА ТРАНСФОРМАТОРА
Диагностика методом Анализ частотных характеристик трансформатора (метод SFRA)     +
Диагностика методом определение влажности изоляции трансформаторов ( метод диэлектрической спектроскопии )     +
Вибрационная диагностика     +

Состав лаборатории МЭК-2С:

  • Высоковольтная установка с выходным напряжением 110 кВ (50Гц)
  • Тестер изоляции 10кВ
  • Система измерений Ктр., Iк.з. и Iх.х.
  • Мост переменного тока
  • Трансформаторный омметр
  • Тестер сопротивления заземления
  • Тепловизор
  • Установка испытания масла на пробой
  • Установка испытания масла на пробой
  • Переносной АРГ и влагосодержания
  • Система диагностики методом SFRA
  • Система диагностики методом диэлектрической спектроскопии
  • Прибор для вибродиагностики
  • Система управления

Лаборатория МЭК-2 обеспечивает:

  • Управление испытаниями повышенным напряжением;
  • Автоматизированную систему управления процессами сборки цепей измерений;
  • Проведения испытаний и обработки результатов;
  • Отображение на дисплее пульта управления информации о текущем состоянии системы с текстовыми пояснениями;
  • Составление отчётов и протоколов испытаний;
  • Хранение данных об испытаниях и измерениях;
  • Обмен информацией через USB порт с периферийными устройствами.
