Кабельная лаборатория МЭК-1 – Испытание, поиск повреждений и диагностика кабельных линий

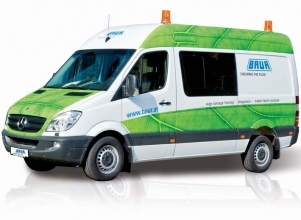

Мобильные электротехнические комплексы серии МЭК-1 , комплектуются электрооборудованием производства компании BAUR (Австрия).
Лаборатории подразделяются на несколько типов, в зависимости от класса испытательного напряжения и задач, которые должен выполнять
технический персонал.
Разновидности кабельных мобильных лабораторий
МЭК-1A - Лаборатория предназначена для проведения испытаний кабельных линий оборудования подстанций и
распределительных устройств.
МЭК-1B - Лаборатория предназначена для проведения испытаний кабельных линий оборудования подстанций, распределительных
устройств, а также поиска мест повреждений кабельных линий.
МЭК-1C - Лаборатория предназначена для проведения испытаний кабельных линий оборудования подстанций,
распределительных устройств, а также для поиска мест повреждений и диагностики кабельных линий.
Характеристики мобильной кабельной лабораторий
|
Функции
|
Тип лабораторий МЭК-1
|
|
A
|
B
|
C
|
|
ВЫСОКОВОЛЬТНЫЕ ИСПЫТАНИЯ
|
|
Выпрямленным напряжением:
·
от 70 до 150 кВ (+/ - DC)
Переменным напряжением промышленной частоты (50 Гц):
·
от 55 до 110 кВ
|
+*
|
+
|
+
|
|
Переменным напряжением сверхнизкой частоты (0,1Гц):
· прямоугольной формы
от 30 до 80 кВ;
· синусоидальной формы
от 28 до 57 кВ;
|
+*
|
+
|
+
|
|
ПОИСК МЕСТ ПОВРЕЖДЕНИЙ КАБЕЛЬНЫХ ЛИНИЙ
|
|
Прожигание поврежденной изоляции (высокоомные повреждения)
|
|
+
|
+
|
|
Измерение расстояния до места повреждения импульсным методом (триггерная
рефлектометрия)
|
|
+
|
+
|
|
Измерение расстояния до места повреждения методом вторичного импульса
(дуговая рефлектометрия со стабилизацией дуги), многоимпульсным методом,
дифференциальным методом вторичного импульса (высокоомные повреждения и
заплывающие пробои);
|
|
+
|
+
|
|
Измерение расстояния до места повреждения импульсным токовым методом
(высокоомные повреждения и заплывающие пробои);
|
|
+
|
+
|
|
Измерение расстояния до места повреждения методом колебательного разряда
со связью по току ICM (высокоомные повреждения и заплывающие пробои,
увлажнение изоляции);
|
|
+
|
+
|
|
Определение точного места повреждения изоляции акустическим и
электромагнитным методами
|
|
+
|
+
|
|
Определение места повреждений оболочки кабелей
|
|
+
|
+
|
|
ДИАГНОСТИКА КАБЕЛЬНЫХ ЛИНИЙ
|
|
Определение общего состояния всей кабельной линии методом измерение
тангенса угла диэлектрических потерь (TD).
|
|
|
+
|
|
Измерение уровня частичных разрядов с определением места источника в
конкретных участках кабелей, кабельных муфтах и концевых заделках
кабелей(PD).
|
|
|
+
|
|
