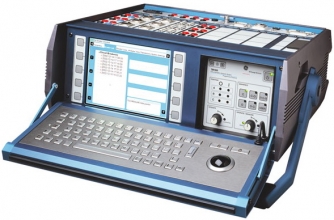

Тестер высоковольтных выключателей ТМ1800
Назначение системы – измерение параметров и снятие характеристик всех типов высоковольтных выключателей до 800 кВ любого
производителя. Благодаря модульной конструкции система легко настраивается под любую задачу. Это также позволяет позже дополнять прибор
новыми модулями. TM-1800 имеет удобный и понятный интерфейс – программу CABALocal. Экран с диагональю 8 дюймов со специальным покрытием
позволяет работать даже при прямом солнечном свете. В программу интегрирована функция помощи, которая облегчает управление системой на
каждом этапе тестирования выключателя. В результате облегчилось обучение работе и снизилось время выполнения одного теста. Прибор подает
управляющие импульсы на катушки (включение, отключение) и двигатель. Свободно задаются операции В, 0, циклы В-0, O-В, 0-В-O.
Временные характеристики
Измеряет время срабатывания главных и резистивных контактов. Каждая пара каналов независима от других и имеет свой источник постоянного
тока. Измерительный ток ограничен значением 27 мА. Один канал измеряет оба контакта (главный и резистивный) и сопротивление на линейном
участке.
Измерение перемещения контактов
Перемещение контактов измеряется датчиками хода, они подключаются к аналоговому модулю. Ход, скорость, перелет. Аналоговый модуль
предназначен для измерения любого аналогового сигнала от стандартных датчиков с выходом напряжения (10 В) или тока (4-20 мA) или
сопротивления. Типичные измеряемые параметры: ход, напряжение, ток, вибрация (акустический), давление и т.п. автоматически рассчитываются
по графикам.
Токи катушек
Токи измеряются обычным способом для выявления потенциальных механических и/или электрических проблем в механизмах рабочих катушек
заблаговременно до их выхода из строя. Тест показывает, имеет ли обмотка короткое замыкание или нет.
Измерение динамического сопротивления (DRM)
Процедура «DRM» позволяет измерять изменение сопротивления контактов в момент срабатывания выключателя – не путать с измерением
сопротивления. Измерение DRM имеет несколько применений. Если перемещение контакта фиксируется вместе с его сопротивлением, то можно
определить длину дугогасительных контактов. Иногда производители предоставляют эталонные кривые для заданного типа контактов.
Печать протоколов
Для вывода результатов используется модуль принтера термопечати. Также можно печатать через порт USB на верхней панели или с компьютера из
программы CABA Win.
Программное обеспечение
На приборе работает ПО САВА Local. Это функции управления, настройки, хранения данных ВВ и измерений, базовый анализ. Пакет для расширенного
анализа CABA WIN доступен как опция.
|
