Hipot AC 50/100 Высоковольтные испытательные установки переменного тока

Цена оборудования: 0 руб.

Статус: в наличии

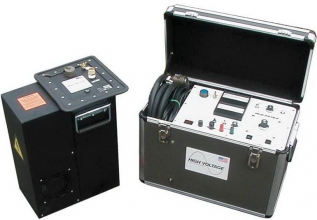

Высоковольтные установки испытаний изоляции на переменном токе Hipot AC 50/100 кВ

Установки 50/100 kV AC являются высоковольтными источниками напряжения переменного тока, предназначенными для испытания изоляции. Стандартная система включает в себя блок управления/контроля, блок высоковольтного трансформатора и все необходимые кабели, в том числе кабели заземления и питания. Высоковольтный трансформатор установлен в прочном баке из стекловолокна, заполненном маслом и стационарно смонтированным на тележке с колесами. На баке имеются соответствующие места для подключения к высоковольтному выходу – на верху (от 0 до 100 кВ) и сбоку (от 0 до 50 кВ). Делитель напряжения постоянно присоединен к выходным клеммам и установлен внутри высоковольтного бака выхода для обеспечения механической защиты. На тележке имеется гайка-барашек для соединения с "землей". На тележке также предусмотрено место для установки блока управления, размещения руководства по эксплуатации и кабелей.

ПРИМЕНЕНИЕ Hipot AC 50/100

Три установки, входящие в серию 50/100 kV AC, состоят из универсальных высоковольтных источников, применимых для испытаний на электрическую прочность (высоким напряжением) всех типов электрической изоляции. Они также позволяют измерять токи утечки, и применимы для использования с мостовыми системами определения коэффициента емкостного сопротивления и тангенса угла потерь с целью измерения коэффициента мощности изоляции. Установки серии 681100 рекомендуется использовать для испытаний емкостных нагрузок. Большинство систем изоляции представляют собой главным образом емкостную нагрузку. Работа от входного питания с частотой 50 Гц допускает 20% увеличение максимальной нагрузки, как показано на этой кривой. Установки серии 681100 рекомендуются для специальных применений, включая активную (омическую) нагрузку, или небольшие емкостные нагрузки с увеличенной длительностью испытаний. В этих случаях, обращайтесь, пожалуйста, за консультацией в отдел технической поддержки компании.

ОСНОВНЫЕ ВОМОЖНОСТИ И ДОСТОИНСТВА

  • Возможность применения для испытаний изоляции авто-мобильных подъемных платформ для монтажа и обслужи-вания воздушных линий в соответствии с ANSI A92.2.
  • 50 кВ отвод с удвоенным выходным током допускает испытания изоляции подъемных платформ в соответствии с ANSI A92.2.
  • Встроенный четырехдиапазонный амперметр выходного тока со схемой защиты.
  • Четырехдиапазонный киловольтметр выходного напряжения имеет точность, не зависящую от нагрузки.
  • Удерживание показаний напряжения на текущей величине при быстром сбросе (отключении) максимального напряжения или тока.
  • Выходные сигналы по напряжению и току на всех диапазонах для обеспечения внешней регистрации данных испытаний.
  • Система внутренней защитной блокировки нулевого запуска с обеспечением внешних защитных блокировок и ламп предупредительной сигнализации.
  • Междублочные кабели длиной 4,6 м, органы управления, отделенные от высоковольтного блока, для обеспечения безопасности при испытаниях.
